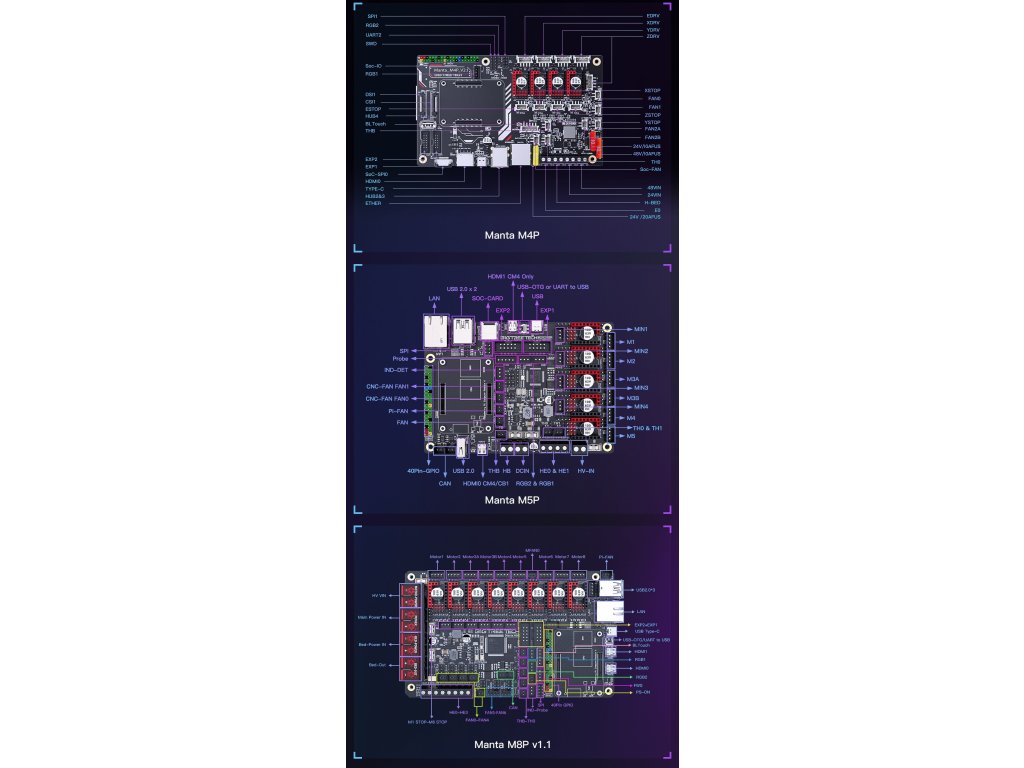

Płyta główna BTT Manta M5P

Płyta główna BIGTREETECH Manta M5P to 32-bitowa płyta główna zaprojektowana specjalnie do obsługi Klippera. Płyta umożliwia bezpośrednią instalację BIGTREETECH CB1/Raspberry Pi CM4 do uruchomienia systemu Linux i Klippera. Szczególną cechą tej płyty głównej jest to, że posiada bezpośrednio zintegrowane BTB-Header, które ułatwiają klientom wybór między CM4 lub innym rozwiązaniem. Głównym celem jest zrekompensowanie braku płyty Raspberry Pi CM4.

Główne parametry:

✅ Zainstalowany 32-bitowy układ ARM® Cortex-M0+ STM32G0B1RET6 o częstotliwości 64 MHz, bardziej stabilny i szybszy.

✅ Zaprojektowana z tym samym złączem co Raspberry Pi, co zapewnia pewność połączenia ze wszystkimi wersjami CM4, a także, zdecydowanie, z CB1. Dostępna jest również instalacja wzmocniona śrubami.

✅ Posiada bogate porty rozszerzeń, może obsługiwać różne moduły rozszerzeń, takie jak BL Touch, ekran LCD, światło RGB, automatyczne wyłączanie itp.

✅ Układ zasilania TPS5450-5A z wyjściem 5 A doskonale odpowiada potrzebom zasilania komputera Raspberry Pi.

✅ Opcjonalne napięcie wentylatora CNC, 5 V/12 V/24 V.

✅ Dodano ochronę obwodu eFuse. W przypadku przeciążenia następuje szybsze odłączenie i automatyczne zresetowanie po ustąpieniu przeciążenia, co znacznie ogranicza spalenie płyty głównej spowodowane zwarciem lub zapłonem.

✅ Dedykowany port magistrali Can Bus można połączyć z EBB CAN, co upraszcza okablowanie i zapewnia silną odporność na zakłócenia.

M5P i CB1 mogą być najlepszym wyborem dla Voron V0, Ender 3 itp.

Dokumentacja producenta
