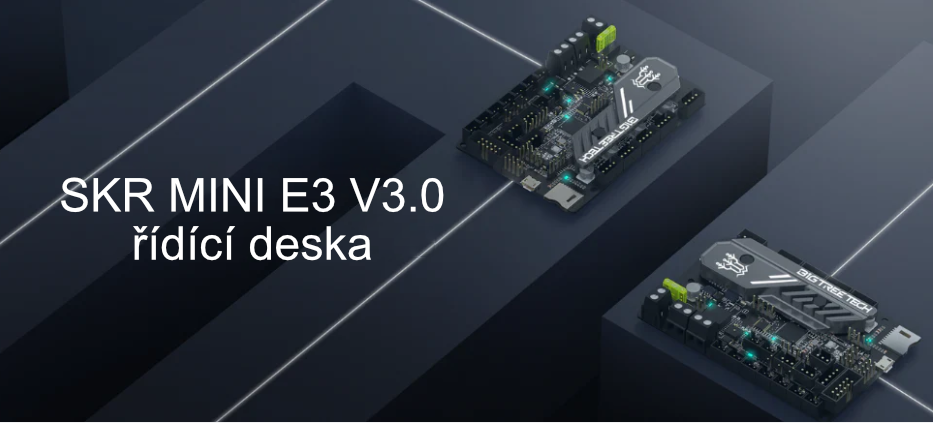

Płyta główna BTT SKR MINI E3 V3.0 32-bitowa

Główne zalety:

Ciche sterowniki TMC2209

Sterowniki te wykorzystują technologię stealthChop2 Mute, która znacznie redukuje hałas silnika. Sterowniki są zintegrowane z płytą, dzięki czemu nie trzeba niczego składać. Wentylatory nagle staną się najgłośniejsze.

Efektywne chłodzenie

Masywny radiator znacznie poprawia odprowadzanie ciepła od sterowników. Starsze wersje płyt zawierały osobne, mniejsze radiatory dla każdego sterownika. Do lepszego chłodzenia przyczynia się również zwiększona odległość między sterownikami.

Druga oś Z

Szczególnie przy użyciu bezpośrednich ekstruderów, jeden napęd osi Z staje się niewystarczający. Przygotowane złącze dla drugiej osi Z ułatwi jej montaż. Podwójny napęd osi Z i bezpośredni ekstruder wyniesie Państwa drukarkę na wyższy poziom.

Sterowane wentylatory

3 złącza wentylatorów otwierają więcej możliwości w porównaniu do 2 złączy w starej wersji. Nie trzeba mieć podłączonego tylko chłodzenia płyty i chłodzenia wydruku. Dodatkowo można dodać np. dodatkowe chłodzenie do obudowy.

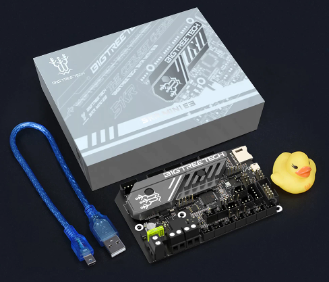

Opakowanie

Zestaw zawiera samą płytę sterującą BTT SKR MINI E3 V3.0, kabel połączeniowy, zworki i oczywiście najważniejsze...... gumową kaczkę.

Informacje o produkcie:

BIGTREETECH SKR MINI E3 V3.0 to wydajniejszy następca popularnej wersji V2.

W porównaniu z oryginalną 8-bitową płytą główną, stanowiącą podstawę drukarki, wydajniejsza 32-bitowa płyta główna SKR MINI E3 V3.0 ma znacznie wyższą wydajność i więcej interfejsów do modyfikacji.

Płyta główna została specjalnie zaprojektowana z myślą o bezproblemowej modernizacji i bardzo łatwo zastąpi oryginalną płytę.

W porównaniu z poprzednią wersją, SKR MINI E3 V3.0 został ulepszony pod względem sprzętowym i jest kompatybilny nie tylko z drukarką Ender 3/Pro, ale także z drukarkami Ender 5, Ender 5 Pro, CR-10S / S4 / S5.

Parametry:

Wymiary: 103,75 x 70,25 mm

Zasilanie płyty: DC 12/24 V

Zasilanie obwodów logicznych: 3,3 V

Napięcie wyjściowe (BL Touch itp.): 3,3/5 V

Sterowniki silników: na stałe zamontowane TMC2209 w trybie UART

Liczba sterowników silników: 4 (XM, YM, ZAM+ZBM, EM)

Obsługa wyświetlacza: 2,4″ TFT, 3,5″ TFT, Ender 3 LCD 12864

Interfejs do komunikacji z PC: Micro USB

Format plików: gcode

System sterowania: Marlin, Klipper

Wszystkie informacje dotyczące tej płyty sterującej znajdą Państwo w naszym przewodniku pod poniższym linkiem.

» Instrukcja obsługi płyty sterującej SKR MINI E3 V3.0 (v0.2) «

» FIRMWARE DO POBRANIA «

» KARTY KATALOGOWE«

Producent ma w obiegu dwie wersje płyt. Dla wersji 3.0 producent przygotował system pod powyższym linkiem. Dla wersji 3.0.1 producent udostępnia tylko podstawowy firmware. Na naszym repozytorium znajdziesz system dla czujnika podłączonego do Z probe. Dziękujemy Martinowi Šisze za stworzenie.

» NASZ FIRMWARE DLA V3.0 i V3.0.1 «

Instrukcja montażu:

UWAGA

Produkt ten wymaga profesjonalnego montażu, nie jest samodzielną, funkcjonalną całością.

Wszystkie prace przy płycie muszą być wykonywane przy wyłączonej drukarce. Zalecamy wyciągnięcie kabla zasilającego z gniazdka i odczekanie 5 minut, aby rozładować kondensatory w zasilaczu. Podczas pracy z płytą należy używać narzędzi i pomocy, które nie generują elektryczności statycznej. Elektryczność statyczna może być również generowana przez odzież. W przypadku udowodnienia wady spowodowanej przez użytkownika, reklamacja nie zostanie uznana.
