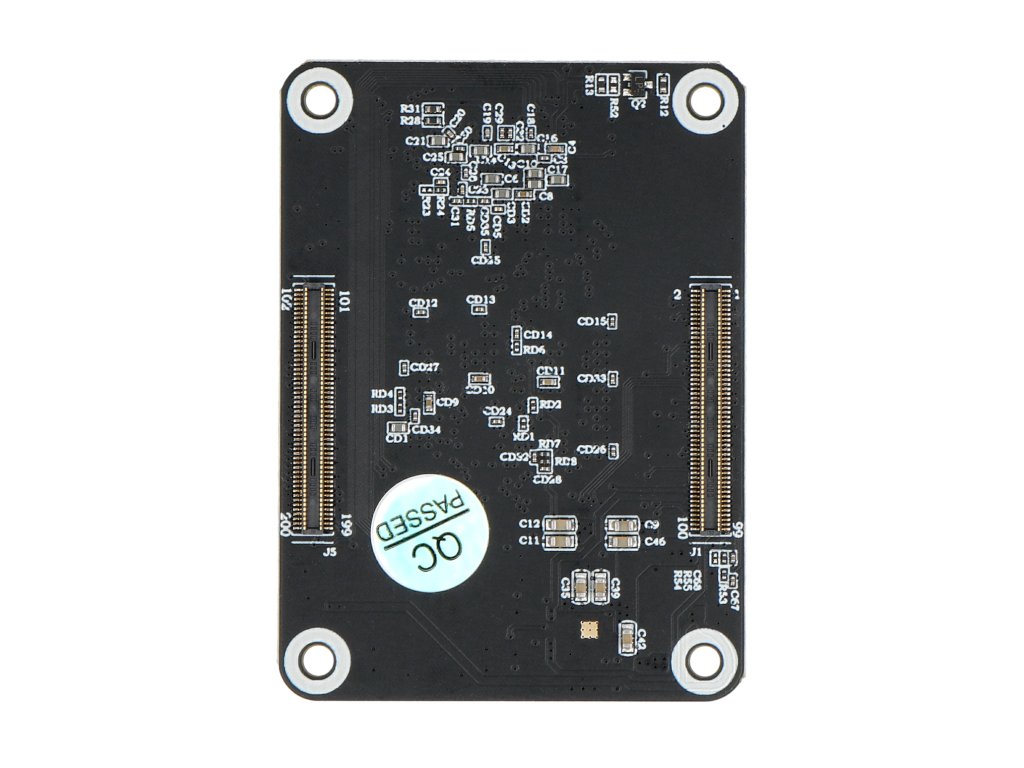

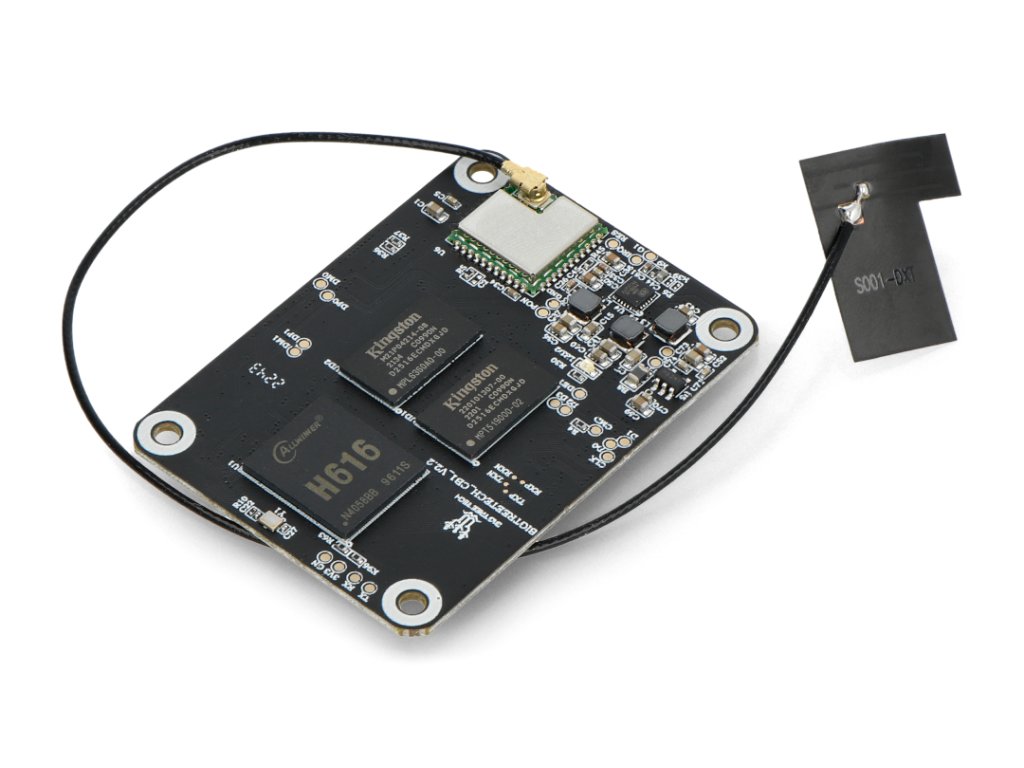

Steuermodul BTT CB1 V2.2

BIGTREETECH CB1 wurde auf den Markt gebracht, um den Mangel an Raspberry PI CM4 zu beheben. Er leitet Signale über zwei schnelle und bequeme 100-Pin-Micro-BTB-Anschluss-Header an das Mainboard weiter, einschließlich 100M Ethernet, HDMI usw. Es ist auch integriertes 2,4G WiFi verfügbar.

Mit einem Adapter (nicht im Lieferumfang enthalten) kann der CB1 einen Raspberry PI4B ersetzen.

Spezifikationen:

• Prozessor: Allwinner H616, Quad-Core ARM Cortex-A53 @ 1,5 GHz
• GPU: Mali G31 MP2, mit Unterstützung für OpenGL3.2
• RAM: 1GB DDR3 SDRAM
• eMMC-Speicher: keiner
• Versorgungsspannung: 5V ±5 % / 2A
• Ausgangsspannung:
• 3,3V ±2 % / 100mA
• 1,8V ±2 % / 100mA
• Drahtlose Kommunikation: WiFi 2,4 GHz / 802.11 b/g/n
• Display: HDMI 2.0A kompatibel, unterstützt 4K-Displays
• Konnektivität: USB 2.0 Schnittstelle, unterstützt Ethernet 100 Mbit/s + WiFi 100 Mbit/s

Inhalt des Sets:

• Steuermodul Bigtreetech CB1 V2.2 1 GB RAM - für Bigtreetech Manta Mainboards
• WiFi-Antenne

Links:

Betriebssystem

Herstellerhandbuch

Anleitungen, Schaltpläne,...
