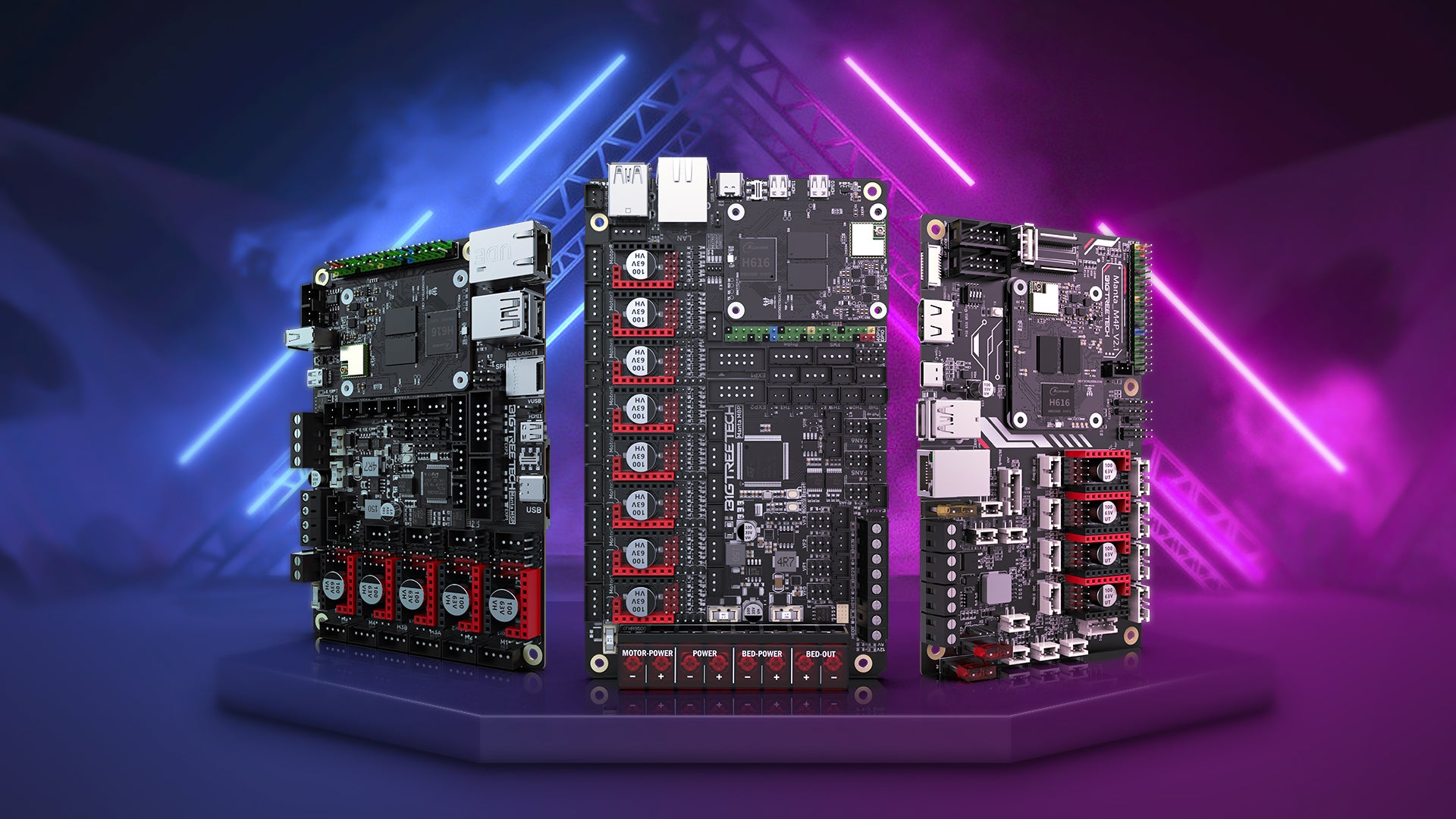

BTT Manta M5P Hauptplatine

BIGTREETECH Manta M5P ist ein 32-Bit-Motherboard, das speziell für den Betrieb von Klipper entwickelt wurde. Die Platine ermöglicht die direkte Installation von BIGTREETECH CB1/Raspberry Pi CM4 zur Ausführung von Linux und Klipper. Das Besondere an dieser Hauptplatine ist, dass sie über integrierte BTB-Header verfügt, die es den Kunden erleichtern, zwischen CM4 oder einer anderen Lösung zu wählen. Die Hauptbemühung besteht darin, den Mangel an Raspberry Pi CM4-Platinen auszugleichen.

Hauptparameter:

✅ Installierter 32-Bit-64-MHz ARM® Cortex-M0+ STM32G0B1RET6 Chip, stabiler und schneller.

✅ Entwickelt mit demselben Anschluss wie Raspberry Pi, was Ihnen die Sicherheit gibt, alle CM4-Versionen und definitiv auch CB1 anzuschließen. Eine mit Schrauben verstärkte Installation ist ebenfalls verfügbar.

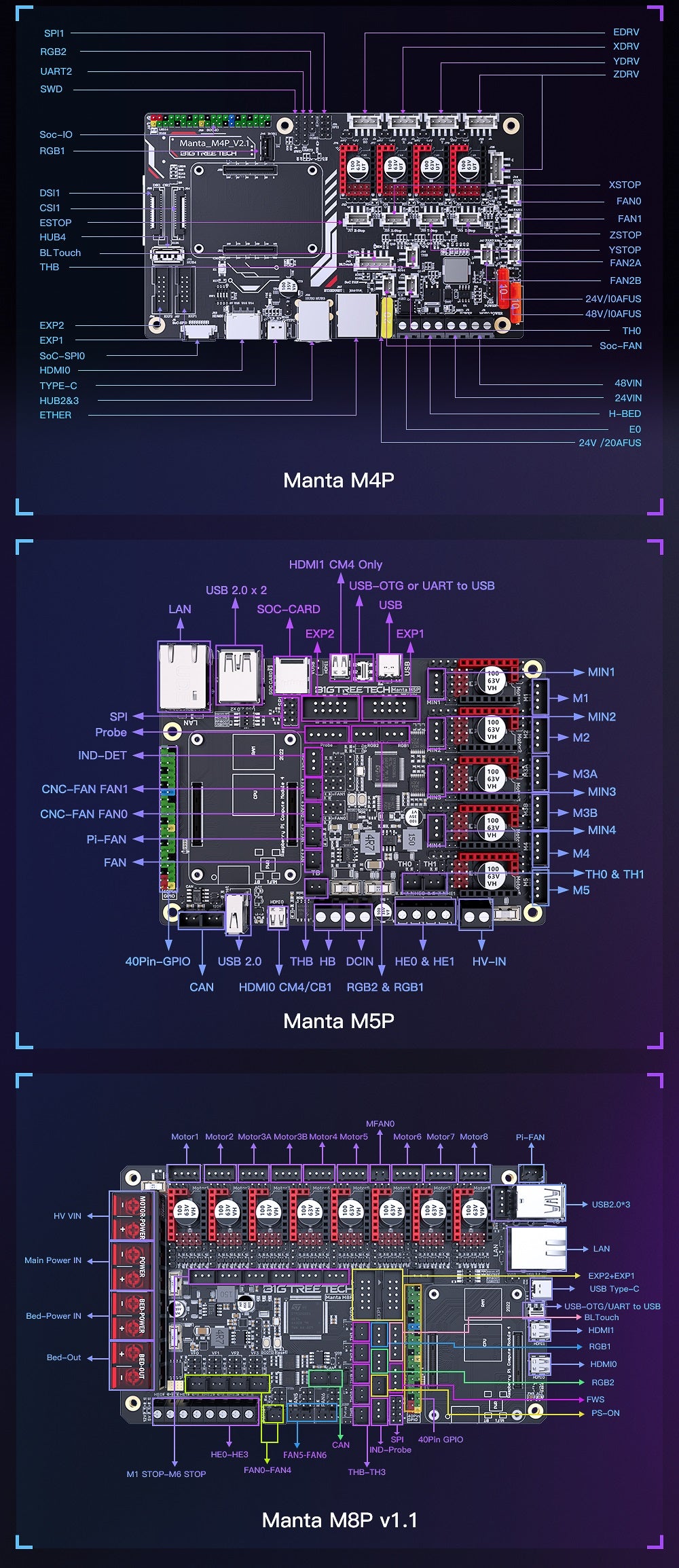

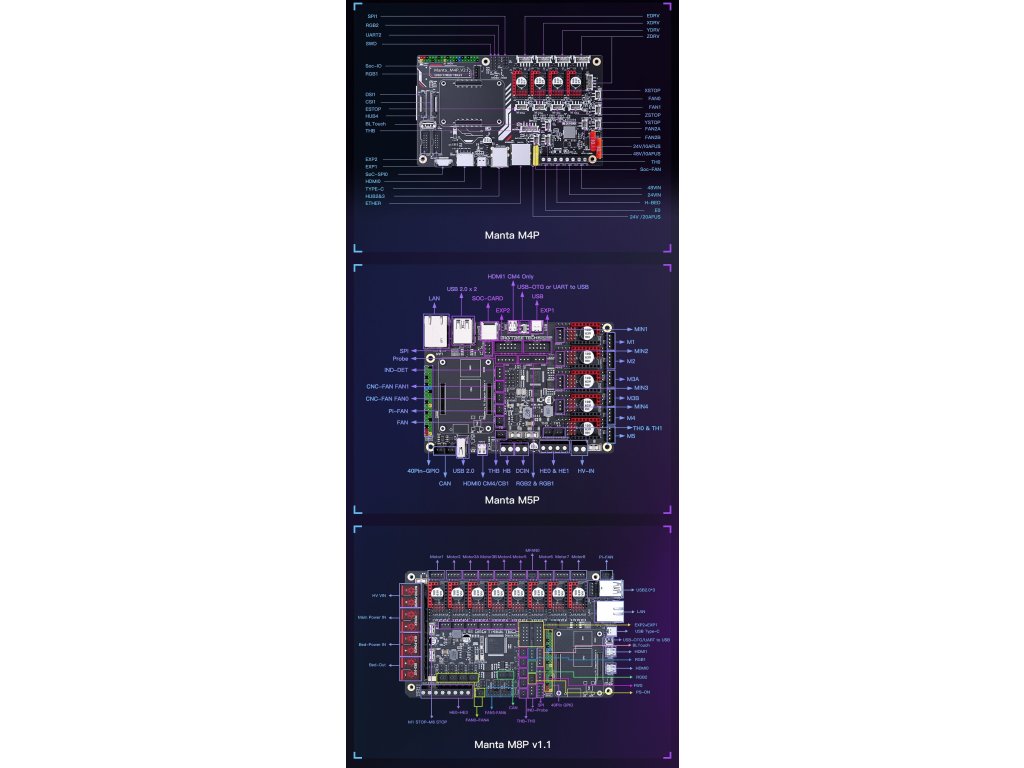

✅ Verfügt über zahlreiche Erweiterungsports und unterstützt verschiedene Erweiterungsmodule wie BL Touch, LCD-Bildschirm, RGB-Licht, automatische Abschaltung usw.

✅ Der TPS5450-5A Netzteilchip mit einem Ausgang von 5 A entspricht perfekt den Stromversorgungsanforderungen des Raspberry Pi Computers.

✅ Optionale CNC-Lüfterspannung, 5 V/12 V/24 V.

✅ Hinzugefügter eFuse-Schaltungsschutz. Bei Überlastung trennt er sich schneller und setzt sich automatisch zurück, wenn die Überlastung nachlässt, was das Durchbrennen des Motherboards durch Kurzschluss oder Brand erheblich reduziert.

✅ Dedizierter Can Bus-Schnittstellenport kann mit EBB CAN verbunden werden, was die Verkabelung vereinfacht und eine starke Entstörungsfähigkeit gewährleistet.

M5P und CB1 können die beste Wahl für Voron V0, Ender 3 usw. sein.
